- ISA (Industry Standard Architecture)
Jika Anda melihat pada sistem motherboard Anda (motherboard jenis biasa), maka slot yang paling panjang adalah ISA. Namun jika semua slotnya berukuran sama, itu tandanya slot yang ada pada motherboard Anda adaah ISA semua.
8-bit ISA memiliki nilai transfer rate 0,625 MB/sec. Sedangkan sistem yang banyak dipakai saat ini lebih banyak menggunakan 16-bit ISA yang memiliki nilai transfer rate 2 MB/sec. Sebenarnya nilai ini tidak juga dikatakan besar. Namun berhubung card yang terpasang rata-rata tidak memerlukan kecepatan yang lebih dari ini, maka slot ini dianggap masih cukup kompatibel.
- Slot EISA (Extended/Enhanced Industry Standard Architecture)
adalah sebuah bus I/O yang diperkenalkan pada September 1988 sebagai respons dari peluncuran bus MCA oleh IBM, mengingat IBM hendak "memonopoli" bus MCA dengan mengharuskan pihak lain membayar royalti untuk mendapatkan lisensi MCA. Standar ini dikembangkan oleh beberapa vendor IBM PC Compatible, selain IBM, meskipun yang banyak menyumbang adalah Compaq Computer Corporation. Compaq jugalah yang membentuk EISA Committee, sebuah organisasi nonprofit yang didesain secara spesifik untuk mengatur pengembangan bus EISA. Selain Compaq, ada beberapa perusahaan lain yang mengembangkan EISA yang jika diurutkan, maka kumpulan perusahaan dapat disebut sebagai WATCHZONE
- PCI (Peripheral Component Interconnect)
PCI dikembangkan oleh Intel. Oleh karena itu, slot ini sangat umum terdapat pada motherboard yang menggunakan prosesor Intel. Kecepatan yang dimiliki PCI hamper sama dengan VESA, namun spesifikasi lainnya berbeda.
Pada PCI, Anda tidak akan direpotkan dengan masalah konfigurasi. Sebab PCI dapat melakukan konfigurasi otomatis. Berawal dari kelebihan PCI inilah, konsep Plug and Play mulai diperkenalkan.
- PCI Express (PCI-E/PCIex)
adalah slot ekspansi module, di desain untuk menggantikan PCI bus yang lama. Banyak Motherboard mengadopsi PCI express dikarenakan PCI Express memiliki transfer data yang lebih cepat, terutama untuk keperluan grafis 3D. Slot ini memiliki kecepatan 1x, 2x, 4x, 8x, 16x and 32x, tidak seperti PCI biasa dengan sistem komunikasi paralel. PCI Express menggunakan sistem serial dan mampu berkomunikasi 2 kali (tulis/baca) dalam satu rute clock.
Ini adalah kecepatan lebar data maximun dari PCI
| Kecepatan | Max |
|---|---|
| PCI-ex 1x | 250 MB/s |
| PCI-ex 2x | 500 MB/s |
| PCI-ex 4x | 1000 MB/s |
| PCI-ex 8x | 2000 MB/s |
| PCI-ex 16x | 4000 MB/s |
| PCI-ex 32x | 8000 MB/s |
- AMR (Audio Modem Riser)
merupakan inovasi terbaru untuk motherboard Intel yang memberi fungsionalitas untuk Audio dan Modem. AMR memungkinkan pembuatan motherboard tanpa fungsi I/O analog, tetapi fungsi ini tetap dapat digunakan dengan menggunakan sebuah card terpisah -- dengan chip codec -- yang ditancapkan secara tegak lurus pada slot AMR. Pemisahan ini mengakibatkan kualitas audio menjadi lebih tinggi dan lebih cepat.
- LGA
- PGA

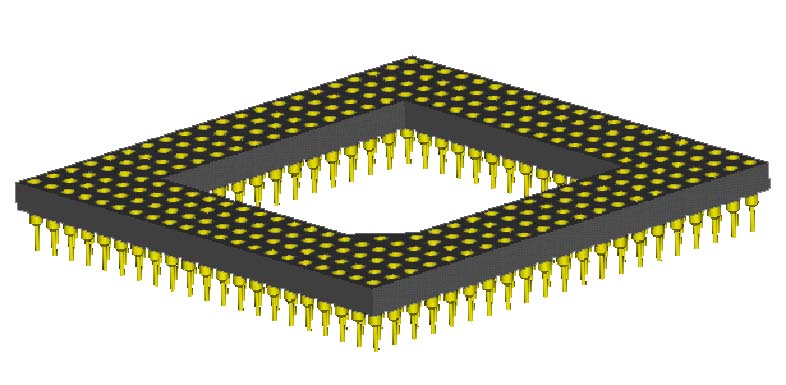

singkatan dari pin Grid Array, merupakan tipe socket berbentuk lubang-lubang kecil dalam susunan array. PGA digunakan untuk Processor yang masih menggunakan kaki pin sebagai kontak-nya. PGA merupakan socket tipe lama yang sudah dikenal pada Processor zaman dulu, seperti Pentium II, Pentium III, Pentium 4 (versi awal), Xeon (versi awal), dan lain-lain.
Inilah bentuk dan pengertian slot yang terdapat pada Motherboard.
- MCA
Bus MCA (Micro Channel Architecture) adalah sebuah bus I/O ber-bandwidth 32-bit yang digunakan dalam beberapa komputer mikro. Bus ini dibuat oleh IBM yang ditujukan untuk menggantikan bus ISA 8-bit/16-bit yang lambat, selain tentunya untuk menghadapi masalah bottleneck yang terjadi akibat kecepatan prosesor yang semakin tinggi tapi tidak diimbangi dengan kecepatan bus I/O. Komputer yang menggunakan bus ini pun hanya sedikit, mengingat memang IBM mewajibkan para vendor untuk membayar royalti kepada iBM untuk mendapatkan lisensi bus MCA. Karena hal ini banyak vendor yang kurang setuju dengan IBM membuat "partai oposisi", dengan membuat bus EISA.
- S / PDIF Out
S / PDIF (Sony / Philips Digital Format Interconnect) adalah jenis kabel interkoneksi audio digital yang digunakan dalam peralatan konsumen audio ke audio output melalui jarak yang cukup pendek. Sinyal yang dikirim melalui kabel koaksial baik dengan RCA konektor atau kabel serat optik dengan konektor TOSLINK. S / PDIF interkoneksi komponen di bioskop rumah dan digital lainnya sistem kesetiaan yang tinggi. S / PDIF didasarkan pada interkoneksi AES3 standar profesional / PDIF dapat membawa dua saluran PCM audio atau multi-channel surround terkompresi format suara seperti Dolby Digital atau DTS.S / PDIF adalah data link lapisan protokol dan satu set fisik lapisan spesifikasi untuk membawa sinyal audio digital antara perangkat dan komponen di kedua kabel optik atau listrik. Nama singkatan Sony / Philips Interconnect Format Digital (lebih dikenal sebagai Sony Philips Digital Interface), Sony dan Philips menjadi desainer utama S / PDIF. S / PDIF standar dalam IEC 60.958 sebagai IEC 60.958 tipe II (IEC 958 sebelum 1998)
- Soket Front Panel
Adalah Socket Yang terdiri dari : soket untuk tombol power,tombol reset,led power dan Hd led
Pada bagian Front Panel soket-soketnya antara lain :
soket USB & Audio Speaker & Mic Input
- Socket Power
Konektor power adalah pin yang menyambungkan motherboard dengan power supply di casing sebuah komputer. Pada motherboard tipe AT, casing yang dibutuhkan adalah tipe AT juga. Konektor power tipe AT terdiri dari dua bagian, di mana dua kabel dari power supply akan menancap di situ. Pada tipe ATX, kabel power supply menyatu dalam satu header yang utuh, sehingga Anda tinggal menancapkannya di motherboard. Kabel ini terdiri dari dua kolom sesuai dengan pin di motherboard yang terdiri atas dua larik pin juga. Ada beberapa motherboard yang menyediakan dua tipe konektor power, AT dan ATX. Kebanyakan motherboard terbaru sudah bertipe ATX.
- Socket Memori
Juga ada dua tipe socket memori yang kini beredar di masyarakat komputer. Memang ada juga socket terbaru untuk Rambus-DRAM tetapi sampai kini belum banyak pengguna yang memakainya. Socket lama yang masih cukup populer adalah SIMM. Socket ini terdiri dari 72 pin modul. Socket yang kedua memiliki 168 pin modul, yang dirancang satu arah. Anda tidak mungkin memasangnya terbalik, karena galur di motherboard sudah disesuaikan dengan socket memori tipe DIMM.
- Konektor Floppy dan IDE
Konektor ini menghubungkan motherboard dengan piranti simpan computer seperti floppy disk atau harddisk. Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave. Bagaimana menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh komputer. Hal yang sama berlaku untuk menyambungkan kabel floppy dengan pin di motherboard.
- AGP 4X slot
Slot port penyelerasi gambar ini mensupport Kartu Grafis mode 3.3V/1.5V AGP 4X untuk aplikasi grafis 3D.
- Port Paralel dan Serial
Pada tipe AT, port serial dan paralel tidak menyatu dalam satu motherboard tetapi disambungkan melalui kabel. Jadi, di motherboard tersedia pin untuk menancapkan kabel. Fungsi port paralel bermacammacam, mulai dari menyambungkan komputer dengan printer, scanner, sampai dengan menghubungkan komputer dengan periferal tertentu yang dirancang menggunakan koneksi port paralel. Port serial biasanya digunakan untuk menyambungkan dengan kabel modem atau mouse. Ada juga piranti lain yang bisa dicolokkan ke port serial. Dalam motherboard tipe ATX, port paralel dan serial sudah terintegrasi dalam motherboard, sehingga Anda tidak perlu menancapkan kabel-kabel yang merepotkan.
- USB 2.0 port 1 dan port 2
Kedudukan port USB (universal serial bus) 4-pin ini disediakan untuk menghubungkan dengan perangkat USB 2.0.
Itulah beberapa port dan socket yang ada pada motherboard,,,,,,,,
